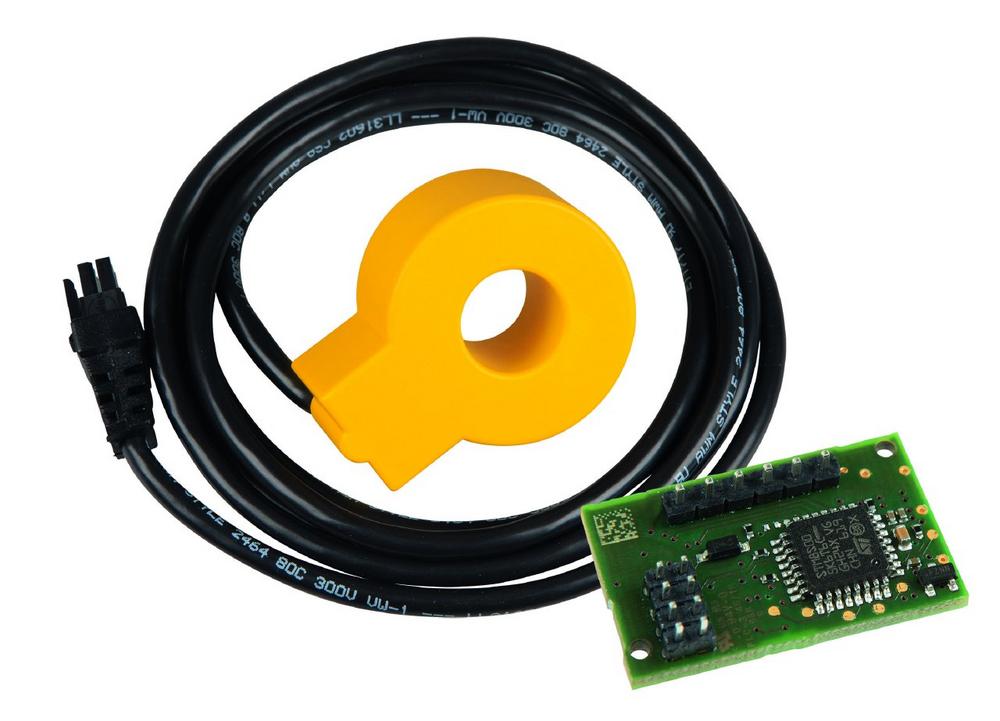

Das allstromsensitive Differenzstrom-Überwachungsmodul RCMB104 wird in Kombination mit einem Messstromwandler W15BS und einem installationsseitigen RCD Typ A zur Fehlerstromüberwachung von AC-Ladesystemen für Elektrofahrzeuge eingesetzt, in denen Gleich- oder Wechselfehlerströme auftreten können.
Die Differenzstromüberwachung erfolgt über extern angeschlossene Messstromwandler. Dabei wird der Effektivwert der im Differenzstrom enthaltenen Gleichstromkomponente und der unter der Grenzfrequenz liegenden Wechselstromkomponente gebildet.
Eine Überschreitung der Grenzwerte von IΔn = DC ≥ 6 mA und/oder IΔn = RMS ≥ 30 mA wird durch Schaltausgänge angezeigt. Der Gerätetest wird über eine externe Steuereinrichtung (Laderegler) initialisiert. Nach Start des Selbsttests über den Digitaleingang „Test“ erzeugt das Gerät einen Prüfstrom. Die Höhe des Prüfstroms ist so ausgelegt, dass bei einwandfreier Funktion eine Ansprechwertüberschreitung stattfindet und deshalb eine Auslösung beider Ausgänge erfolgt. Der Laderegler erkennt durch das Systemverhalten (Differenzstromüberwachung, Laststromschalter), ob die erwartete Abschaltung auftritt. Nach erfolgreichem Gerätetest wird eine Offsetmessung durchgeführt.
Vor jedem Ladevorgang ist es erforderlich, dass das Überwachungsgerät einen Selbsttest und eine Offsetmessung durchführt. Geprüft wird dabei die sicherheitsrelevante Differenzstromüberwachung. Dabei ist es notwendig, dass der Ladevorgang deaktiviert ist. Die Funktion erhöht die Sicherheit und verhindert Langzeitdriften der Differenzstrommessung.
