• Vielfahrer und Urlaubsreisende profitieren von Fahrkomfort ebenso wie künftige Insassen autonom fahrender Fahrzeuge
  • „Flying Carpet 2.0“ verbindet aktive Dämpfungs-, Brems- und Lenksysteme
  • Vorausschauendes Fahrwerk mit umfassender Sensorik und smarten Steuerungsalgorithmen
  • ZF-System erhöht Fahrkomfort und Sicherheitsgefühl – entscheidende Faktoren für automatisiertes Fahren

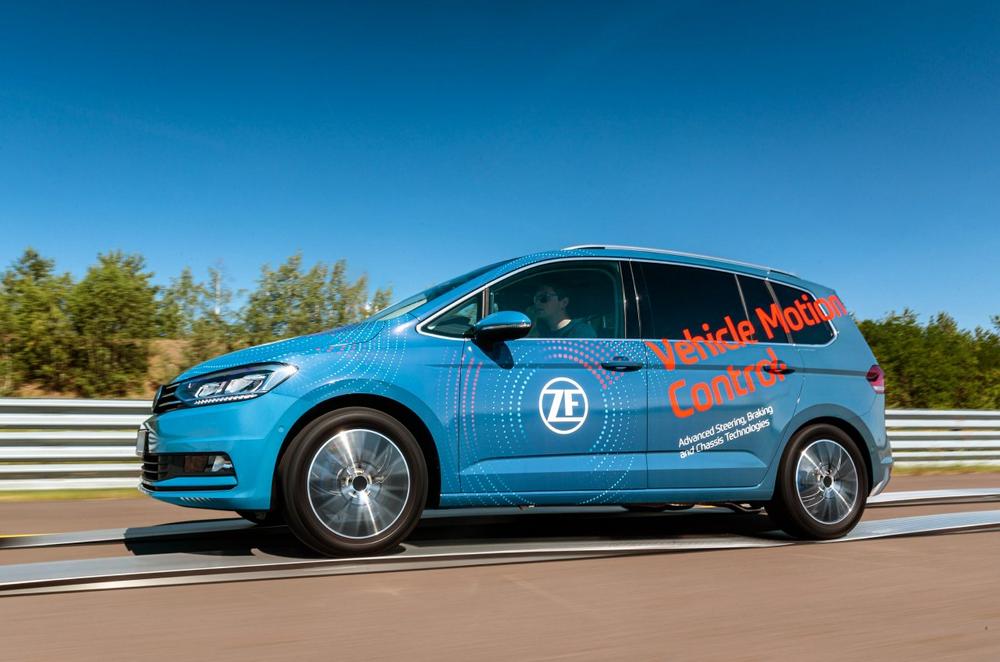

ZF stellt mit einem innovativen Fahrwerkkonzept den Fahrkomfort der Insassen in den Mittelpunkt: Das vernetzte und vorausschauende Fahrwerk „Flying Carpet 2.0“ hilft, sie von störenden Fahrzeugbewegungen zu lösen und gleicht Kurven, Bodenwellen oder Schlaglöcher vorausschauend aus. ZF vernetzt mit diesem System fortschrittliche Sensorik, eine smarte Steuerung sowie intelligente Aktuatorik. Damit schafft der Technologiekonzern schon heute eine entscheidende Voraussetzung, um die automatisierten Fahrzeuge der Zukunft tatsächlich als rollende Wohnzimmer oder Büros nutzen zu können.

Was heute bei langen Strecken oder Urlaubsreisen ein deutliches Komfort-Plus für Fahrer und Insassen bietet, ist zugleich eine wesentliche Voraussetzung für die künftige Akzeptanz des autonomen Fahrens: Im Fahrgastraum eines Autos zu sitzen und von allen Anregungen losgelöst zu sein, die aufgrund von Kurven, Schlaglöchern oder Bodenwellen auf das Fahrzeug einwirken. Vielfahrer und Urlaubsreisende genießen den Komfort auch auf längeren Distanzen, ohne dass ihnen am Ziel die Strecke wortwörtlich „in den Knochen steckt“. Und Insassen von autonomen Fahrzeugen können so im Auto konzentriert arbeiten, lesen oder einen Film schauen – all jene produktiven oder zur Entspannung dienenden Aktivitäten, die in einem manuell gesteuerten Fahrzeug untersagt sind und die zu den Vorzügen des autonomen Fahrens zählen. Dann wenn die Insassen nicht auf die Straßen- und Verkehrsbedingungen achten, stören starke Fahrwerkbewegungen besonders. „Bei der Entwicklung hin zum vollautomatisierten und autonomen Fahren kommt dem Fahrwerk eine Schlüsselrolle zu“, erklärt Dr. Christoph Elbers, Vice President Car Chassis Technology Development bei ZF. „Mit unserem ‚Flying Carpet 2.0‘ haben wir ein Fahrwerkkonzept entwickelt, das alle Längs-, Quer- und Vertikalbewegungen des Fahrzeugs vollständig kontrollieren kann.“ Passend zum Namen entkoppelt der „Flying Carpet 2.0“ die Insassen nahezu völlig von Schlaglöchern, Bodenwellen, engen Kurven oder abrupten Bremsmanövern.

Volle Kontrolle über alle Fahrzeugbewegungen

Technische Grundlage dafür ist die intelligente Kombination verschiedener aktiver und semi-aktiver Systeme, die störende Karosseriebewegungen vorausschauend ausgleichen. Herzstück ist das vollaktive Dämpfungssystem sMOTION, das mit vier Aktuatoren das Ein- und Ausfedern radindividuell jeder Fahrsituation und Straßenbeschaffenheit anpasst.

Anders als konventionelle Dämpfer reagieren die sMOTION-Aktuatoren nicht nur durch eine Regelung des hydraulischen Widerstands auf Anregungen. Vielmehr verfügen sie über eine sehr kompakte, außenliegende Elektromotor-Pumpen-Einheit mit integrierter Elektronik, die als bidirektionaler Steller arbeitet. So können sie jedes Rad einzeln und aktiv sowohl nach oben ziehen als auch nach unten drücken. In einer Kurve beispielsweise lassen sich die beiden inneren Räder einziehen und die äußeren ausfahren, sodass der Pkw nahezu waagrecht bleibt. Auf die gleiche Weise wirkt sMOTION effektiv gegen Nick-, Wank- und Hubbewegungen, die beim Anfahren, Abbremsen, Lenkmanövern oder bei Bodenwellen entstehen.

Um den Fahrkomfort für die Insassen zu maximieren, sorgt im „Flying Carpet 2.0“ zusätzlich die aktive Hinterachslenkung AKC (Active Kinematics Control) für mehr Sicherheit, Dynamik und Wendigkeit. Bei geringen Geschwindigkeiten vereinfacht sie das Manövrieren durch einen hinteren Lenkeinschlag in entgegengesetzter Richtung zu den Vorderrädern. Ist das Auto schneller unterwegs, lässt das System Vorder- und Hinterräder in die gleiche Richtung einschlagen und erhöht so die Richtungsstabilität. Im Zusammenspiel mit sMOTION verhindert das AKC beispielsweise das Ausbrechen des Hecks in engen Kurven. Ergänzt mit einer Steer-by-Wire-Servolenkung von ZF sowie mit dem aktiven Bremssystem IBC (Integrated Brake Control) des Konzerns ermöglicht der Verbund dieser vier integralen Fahrwerkkomponenten eine optimale Reaktion auf jede Fahrsituation.

Smarte Steuerung vernetzt Sensorik und Aktuatorik

Die Schaltzentrale dieser smarten Fahrwerktechnik bildet das Steuerungssystem cubiX: Der Regelalgorithmus vernetzt und koordiniert die aktiven und semiaktiven Aktuatoren. Das skalierbare System ist modular ausgelegt und lässt sich so individuell an die Anforderungen jedes Automobilherstellers anpassen. „Wir liefern alle entscheidenden Fahrwerksbestandteile – aktive Dämpfung, Vorder- und Hinterachslenkung sowie Bremse – aus einer Hand. Damit sind wir auch in der einzigartigen Position, die Steuerung dieser Komponenten per Algorithmus ideal aufeinander abzustimmen und sie so zu einem vorausschauend und umsichtig agierenden System zu verknüpfen. Systemintegration und intelligente, vernetzte mechatronische Systeme machen das Fahrzeug fit für den autonomen Stadtverkehr der Zukunft“, verdeutlicht Elbers. Durch die optimale Vernetzung der einzelnen Aktuatoren ergeben sich neue Funktionen, die neben dem Komfort auch zusätzlich die Dynamik und die Sicherheit des Fahrzeugs steigen.

Die Daten dafür erhält die Steuerung erstens von einem Sensorset an jedem Rad. Dieses besteht aus je einem Beschleunigungssensor an der Achse und oberhalb des Aktuators sowie aus einem Höhenstandsensor. Im Verbund mit Kamerasystemen kann ein Fahrzeug, das mit „Flying Carpet 2.0“ ausgestattet ist, nicht nur Bodenunebenheiten im Voraus erkennen, sondern auch Hindernisse oder Verkehrsschilder. Entsprechend kann sich die Aktuatorik auf die bevorstehenden Bewegungen vorbereiten – und beim Verlassen von Ortschaften sogar je nach Präferenz des Fahrers automatisch eine sportliche oder komfortable Fahreinstellung wählen.

#MobilityLifeBalance

Mobilität stand ursprünglich für die individuelle und selbstbestimmte Freiheit eines jeden Einzelnen. Aufgrund von Staus, Emissionen, mangelnder Verfügbarkeit und Unfällen wird sie gegenwärtig jedoch immer mehr zum Stressfaktor. Das individuelle Leben ist mit gegenwärtigen Mobilitätslösungen immer schwerer in Einklang zu bringen. Mit der Themenkampagne #MobilityLifeBalance weist ZF auf dieses Ungleichgewicht hin. Gleichzeitig trägt der Technologiekonzern mit seinen Lösungen zu einem besseren und nachhaltigeren Mobilitätsangebot bei. Das Ziel ist eine saubere und sichere Mobilität: automatisiert, komfortabel und bezahlbar. Für jeden, jederzeit und überall.

Mehr zum Thema finden Sie unter dem Hashtag #MobilityLifeBalance in den sozialen Medien sowie online unter http://www.mobilitylifebalance.com

Über die ZF Friedrichshafen AG

ZF ist ein weltweit aktiver Technologiekonzern und liefert Systeme für die Mobilität von Pkw, Nutzfahrzeugen und Industrietechnik. Mit einem umfassenden Technologieportfolio bietet ZF ganzheitliche Lösungen für etablierte Automobilhersteller sowie Mobilitätsanbieter und neu entstehende Unternehmen im Bereich Transport und Mobilität. Ein Schwerpunkt der Weiterentwicklung der ZF-Systeme ist die digitale Vernetzung und Automatisierung. ZF lässt Fahrzeuge sehen, denken und handeln.

ZF ist mit 149.000 Mitarbeitern an rund 230 Standorten in 40 Ländern vertreten. Im Jahr 2018 hat ZF einen Umsatz von 36,9 Milliarden Euro erzielt. Das Unternehmen wendet jährlich mehr als sechs Prozent seines Umsatzes für Forschung und Entwicklung auf.
