Seitenkanalverdichter K3MSMOR für Gasrezirkulation in Biogasanlagen mit ATEX II 3GD

Gasrückführung als Prozessaufgabe im Fermenter

Bei der Gasrezirkulation wird bereits entstandenes Biogas wieder in den Fermenter eingebracht. Dies kann über Rohrleitungen, Verteiler, Gaslanzen oder Düsen erfolgen. Durch die zurückgeführten Gasströme entstehen Bewegungen im Substrat. Diese Strömungen können dazu beitragen, den Fermenterinhalt gleichmäßiger zu bewegen und Schwimm- oder Sinkschichten zu vermeiden oder aufzubrechen.

Ein Seitenkanalverdichter übernimmt in dieser Anlagensituation die Aufgabe, den erforderlichen Gasstrom bereitzustellen. Dafür müssen Volumenstrom, benötigter Überdruck, Leitungslängen, Druckverluste und die Ausführung der Einblaseinrichtungen zusammen betrachtet werden. Die Maschine ist dabei nicht als Hochdruckverdichter zu verstehen, sondern als Aggregat für kontinuierliche Gasbewegung im niedrigen bis mittleren Druckbereich.

Technische Grundlage für die Vorauswahl

Der Seitenkanalverdichter K3MSMOR 0,55 kW ATEX II 3GD | 74 m³/h | +150 mbar | -125 mbar | ATEX II 3GD stellt laut den gelieferten Maschinendaten bei 50 Hz einen maximalen Volumenstrom von 74 m³/h bereit. Der angegebene Druckbereich liegt bei +150 mbar im Druckbetrieb und -125 mbar im Vakuumbetrieb. Die Maschine ist mit der ATEX-Variante ATEX II 3GD aufgeführt und besitzt die Schutzart IP65. Als Anschlussgröße ist 1 ¼ angegeben. Die Drehzahl bei 50 Hz beträgt 2855 rpm, das Gewicht 12 kg.

Diese Daten bilden eine Grundlage für die technische Vorauswahl. Sie ersetzen jedoch keine konkrete Auslegung der Anlage. Gerade bei der Gasrezirkulation im Fermenter ist zu prüfen, ob der verfügbare Volumenstrom und der mögliche Überdruck zu Leitungssystem, Düsen, Gaslanzen, Druckverlusten und gewünschter Betriebsweise passen.

ATEX-Anforderung getrennt bewerten

In Biogasanlagen können explosionsfähige Atmosphären auftreten. Deshalb ist die ATEX-Betrachtung bei der Auswahl von Verdichtern, Motoren und Zubehör ein eigener sicherheitstechnischer Punkt. Die hier betrachtete Maschine ist in den gelieferten Daten als ATEX II 3GD aufgeführt. Daraus folgt jedoch nicht automatisch, dass sie für jede Einbausituation in einer Biogasanlage geeignet ist.

Entscheidend bleiben die konkrete ATEX-Zoneneinteilung, der Aufstellort, die Betriebsbedingungen, das Medium und das Sicherheitskonzept der Anlage. ATEX beschreibt dabei den Explosionsschutz. Diese Bewertung ist fachlich getrennt von Fragen des Korrosionsschutzes zu betrachten.

Feuchtes Biogas und Kondensat im Blick behalten

Bei der Gasrezirkulation kann der Seitenkanalverdichter direkt mit Biogas in Kontakt kommen. Biogas ist häufig feucht und kann Bestandteile enthalten, die bei ungünstigen Bedingungen zu Korrosionsbelastungen führen. Besonders während Stillstandszeiten kann sich Kondensat im Inneren der Maschine niederschlagen.

Korrosionsschutz betrifft deshalb nicht den Explosionsschutz, sondern den Umgang mit Feuchtigkeit, Kondensat und möglichen aggressiven Bestandteilen im Biogas. In den gelieferten Daten sind als Optionen unter anderem Spezialspannungen nach IEC 60038, Oberflächenbehandlung und eine abgedichtete Version genannt. Solche Merkmale sollten nicht pauschal vorausgesetzt werden, sondern abhängig von Medium, Feuchtigkeit, Temperatur, Betriebsdauer, Einbausituation und Aufstellort projektbezogen geprüft werden.

Ein Baustein im Biogas-Content-Netzwerk

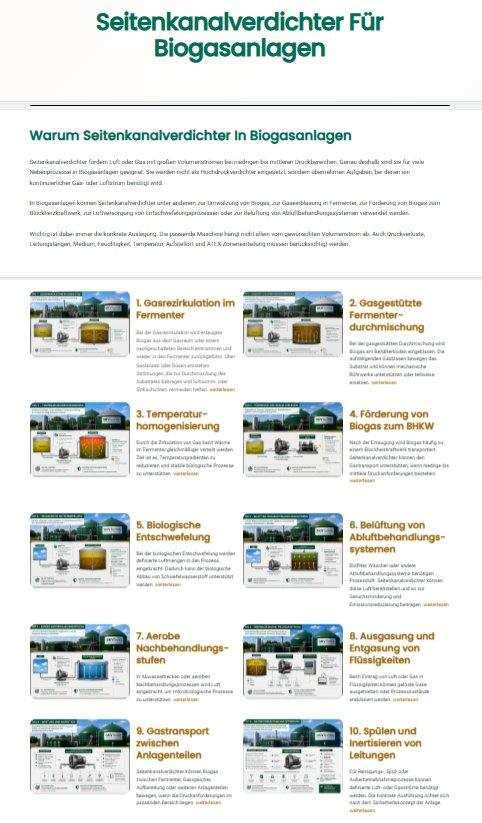

Die zentrale Biogas-Landingpage von SKVTechnik bündelt die grundsätzlichen Anforderungen an Seitenkanalverdichter in Biogasanlagen. Das ergänzende FAZ-Advertorial ordnet das Thema ATEX-Seitenkanalverdichter, feuchtes Biogas und Korrosionsschutz zusätzlich in einen größeren Kampagnenzusammenhang ein. Die Unterseite zur Gasrezirkulation im Fermenter vertieft diesen konkreten Anwendungsfall und zeigt, welche Prozessdaten für eine technische Bewertung hilfreich sind.

So entsteht eine zusammenhängende Informationsstruktur: vom übergeordneten Thema Biogas über die konkrete Prozessseite bis hin zur projektbezogenen Maschinenauswahl. Für Betreiber, Planer und Anlagenbauer ist vor allem wichtig, dass Anwendung, Medium, Druckbereich, Volumenstrom, ATEX-Anforderung und mögliche Sonderausführungen gemeinsam betrachtet werden.

Technische Vorauswahl mit SKVTechnik

SKVTechnik unterstützt Interessenten bei der technischen Vorauswahl geeigneter Seitenkanalverdichter für Biogasanlagen. Für die Gasrezirkulation im Fermenter sind dabei Angaben zum gewünschten Volumenstrom, benötigten Überdruck, Leitungssystem, Medium, Feuchtigkeit, Temperatur, Aufstellort, ATEX-Zoneneinteilung und zu möglichen Korrosionsschutzmaßnahmen hilfreich.

Bei komplexen technischen Anforderungen kann projektbezogen zusätzlich die Fachunterstützung des Herstellers FPZ eingebunden werden. Ziel ist eine nachvollziehbare Vorauswahl, bei der die Maschinendaten mit der realen Anlagensituation abgeglichen werden.
